1、智能變電站二次測試單兵裝備

■集SV/GOOSE報文測試、保護功能測試、合并單元測試、智能終端測試、測控四遙測試、MMS數據源模擬、數字模擬量混合核相、六角圖測量、網絡壓力測試、光功率測量、時鐘接收及輸出、二次測試學習培訓、智能語音控制等功能于一體；

2、SV/GOOSE報文測試

■SV報文解析，基于SV報文的波形、有效值、相量、序量、頻率、功率分析，GOOSE報文解析與分析；

■SV、GOOSE報文與模型的一致性測試；

■雙網測試，支持接入雙網報文，排查比對雙網不一致報文；

■支持1000M光網口接收?qǐng)?bào)文過濾測試，自動過濾SV、GOOSE目標報文以外的數據，可接收超過800Mbps流量，顯示所有SV、GOOSE報文列表，可查看報文詳細信息，并支持過濾報文波形暫態及手動記錄；

■支持改擴建前后心跳報文校核：比對母差保護改擴建前后的心跳報文，對原線路間隔校核其一致性；

■支持PCAP解析/錄波分析功能，可以對PCAP文件/COMTRADE文件進行離線分析，支持SV/GOOSE報文的波形顯示與分析；

■具有MMS和GOOSE的綜合排查功能，方便站控層與過程層異常情況的準確定位；

■具有報文異常暫態記錄功能。當接收?qǐng)?bào)文發生丟幀、錯序、斷鏈等異常時，自動記錄異常報文，并可進行報文及波形分析，報文記錄格式為通用的PCAP格式；

3、保護功能測試

■具有4路100M光以太網接口，可滿足變電站現場及實驗室環境下保護調試、定檢及保護特性測試的需求；

■支持電壓電流、狀態序列等通用測試功能；

■支持專用的繼電保護測試功能，包括距離保護、零序過流、零序方向、主變差動、主變零序、母線差動、過激磁、電流反時限、低周減載、低壓減載、整組測試等；

■支持基于TXT、INI等文件的虛擬：導入TXT， INI等廠家私有文件，輸出SV，GOOSE報文，對保護進行測試；

4、智能終端、合并單元測試

■具有兩路硬接點開入、兩路硬接點開出；

■可測試及校核智能終端響應時間，包括GOOSE轉硬接點響應時間，及硬接點轉GOOSE響應時間；具有SOE測試功能，設置分辨率時間，自動配置SOE輸出參數；

■可測試合并單元離散度、合并單元延時及守時精度等參數，可對合并單元輸出SV報文進行極性測試；

■可模擬電子互感器輸出同步及異步光串行信號，支持多種廠家?guī)袷剑瑢?shí)現電子互感器MU前端加量測試；

5、MMS標準數據源

■根據用戶選擇的IED數據及通信模型，自動構建MMS對象，支持向監控后臺、遠動機等發起并建立連接，模擬保護裝置、測控裝置發送數據集、報告控制塊、日志控制塊；

■支持以MMS報文向站控層設備發送“四遙”數據報文，上送方式支持召喚、變化和周期上送等；支持模擬單個或多個保護或測控裝置，實現IED的遙信、遙測數據的同時發送；

■能模擬保護裝置，響應客戶端的定值修改、定值區切換、壓板投退、保護跳閘事件生成、錄波文件及模型文件上傳等操作；

■可模擬監控、調度主站MMS，實現對保護裝置的壓板狀態、四遙信息、保護功能狀態等的監視與操作；

6、混合核相及六角圖測量

■具有一路模擬電壓輸入，一路模擬電流輸入，電流采用鉗形互感器接入；

■支持電壓電流數字量、模擬量混合核相；

■支持基于六角圖的相量、頻率、功率測量；

7、網絡壓力測試

■支持壓力數據流及業務數據流的混合輸出，實現網絡壓力條件下保護、測控、合并單元、智能終端等IED設備動作行為或關鍵指標測試；

■GOOSE壓力報文可配置為重復報文、心跳報文、變位報文；

8、光功率測試

■支持全站光纖自匹配光功率測試：依據報文自動進行收發兩側IED匹配，自動計算光衰耗，并生成測試結果；

9、時鐘接收及輸出

■可接收光IRIG-B碼、電IRIG-B碼作為同步或?qū)r(shí)信號；

■可輸出光IRIG-B碼、電IRIG-B碼對其它IED設備進行對時；

10、二次測試學習培訓

■具有HDMI接口，可通過HDMI接口將裝置界面鏡像至投影中，方便通過視頻進行裝置操作的學習與智能變電站測試培訓；

11、智能語音控制（選配）

■基于語音學習與語義識別技術，為人機交互提供了一種增強手段，讓變電站二次系統測試變得更便捷、友好、高效、智能；

■采用硬件降噪矩陣及雙MIC技術，提高了語音控制的場景適應能力；

12、SCD圖形化解析及配置

■解析智能變電站SCD文件，圖形化顯示智能變電站IED設備關連關系及虛端子，面向智能變電站IED實現SV、GOOSE輸入輸出的自動配置，最大限度地簡化現場人員手動配置工作；

13、光口功率控制技術：采用光模塊電源控制技術及CPU功耗控制技術，整機功耗小，待機時間不小于10小時；

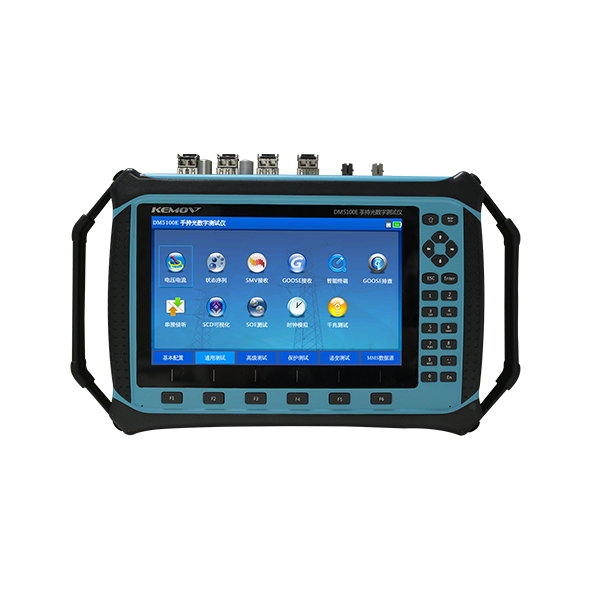

14、7.0英寸大屏幕彩色液晶顯示，并自帶觸摸屏，用戶體驗好，具有物理鍵盤和數字鍵盤雙重輸入，界面友好直觀。
